Opis

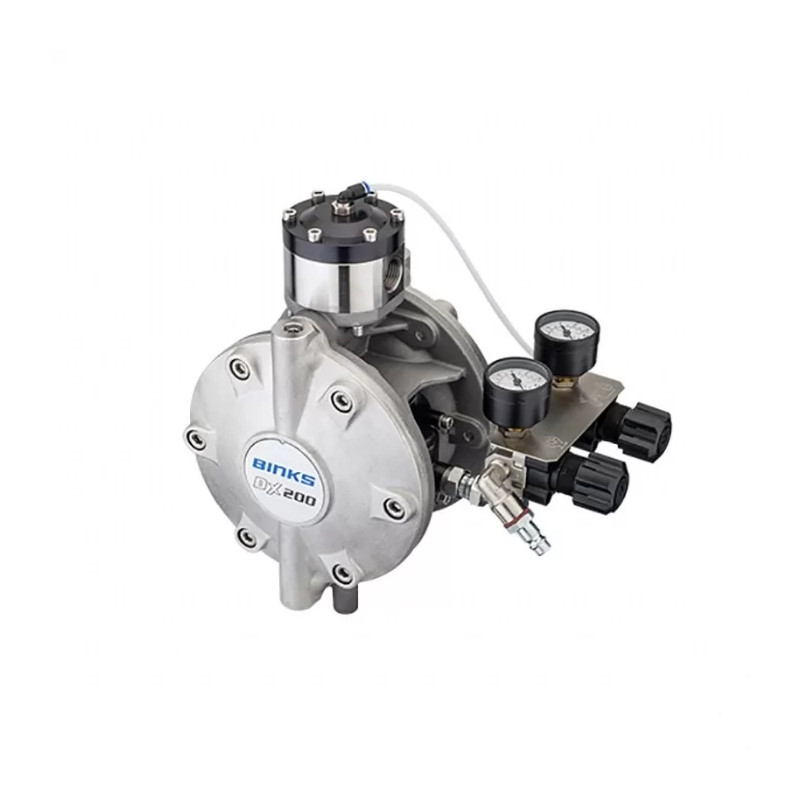

BINKS DX200 Pneumatyczna pompa membranowa o przełożeniu 1:1
Model DX200 został specjalnie zaprojektowany do prac wykończeniowych, wymagających jednoczesnego użycia kilku pistoletów natryskowych lub przetłaczania w obiegu otwartym bądź zamkniętym do 5 l/min cieczy o wysokiej lub niskiej lepkości. DX200 to wysoko przepływowa pompa pneumatyczna, dwumembranowa o przełożeniu 1:1 specialnie opracowana
z myślą o bezpośrednim zasilaniu materiału lub farby do pistoletów natryskowych. Bezfałdowy kształt membrany umożliwia jej dłuższą eksploatację. Użytkownicy mogą wybrać także „wbudowany” regulator materiału, który zapewnia stałą, równomierną dostawę płynów poprzez bezpośrednie podłączenie do pistoletów natryskowych bez potrzeby stosowania dodatkowych kosztownych regulatorów lub antypulsatorów. Pompy DX200 oferowane są jako osobne element lub w zestawach. Pompy samozasysające DX200 są doskonałym rozwiązaniem przy wszystkich technologiach natryskowych: Conventional, Compliant Trans-Tech©, HVLP, LVLP oraz niskociśnieniowych pistoletach natryskowych.
Wytrzymała konstrukcja i możliwość pracy z szeroką gamą materiałów
Budowa aluminiowa lub ze stali nierdzewnej pozwala na zastosowanie pomp do różnego rodzaju cieczy.
Ciche działanie i eliminacja blokady w położeniu martwym
Zawór powietrzny rozrządu bez martwego położenia oraz zintegrowany tłumik zapewniają płynną i cichą pracę.
Wydłużony okres eksploatacji przy całkowitym wykluczeniu przecieków
Zespolona membrana teflonowa (PTFE) jest bardzo elastyczna i nie wymaga stosowania uszczelnień mechanicznych ani szczeliwa, co zapewnia wydłużenie okresu eksploatacji.
Stały i niezakłócony przepływ cieczy
Bezfałdowa konstrukcja membrany i wbudowany regulator cieczy zapewniają stałą wartość ciśnienia wyjściowego i znacznie redukują pulsację.
Możliwość pompowania materiałów wrażliwych na rozwarstwienie
Niskie prędkości przepływu wewnętrznego i spokojny proces pompowania zapobiegają rozwarstwianiu powłok natryskowych.
Szybka i łatwa konserwacja
Korpus pompy zapewnia swobodny dostęp do zaworu powietrznego i membran, umożliwiając szybką i łatwą obsługę techniczną bez potrzeby demontowania pompy.
Typowe zastosowania:
– stolarka budowlana, przemysł meblowy i obróbka drewna;
– przemysł lotniczy / lotnictwo;
– pojazdy rolnicze i terenowe;
– przemysł morski;
– samochody ciężarowe, przyczepy i podwozia;
– tabor kolejowy, autobusy i inne środki transportu;
– oraz wiele innych…
Typowe stosowane materiały:
– bejce, lakiery i werniksy;
– podkłady, powłoki uszczelniające i lakiery katalizowane (szybkoschnące);
– powłoki rozpuszczalnikowe i wodne;
– kleje i wypełniacze;
– oraz wiele innych…
Łatwa obsługa.
W skład wyposażenia wchodzą dobrze oznakowane regulatory powietrza, mogące w sposób niezależny kontrolować pompę, ciśnienie pompowanej cieczy i pistolet natryskowy.
Oszczędność kosztów.
Wbudowanie regulatora cieczy zapewnia obniżenie kosztów w porównaniu z wyrobami konkurencji. Niewielka objętość układu wewnętrznego pompy skutkuje zmniejszeniem strat cieczy podczas płukania.
Opcje montażu.

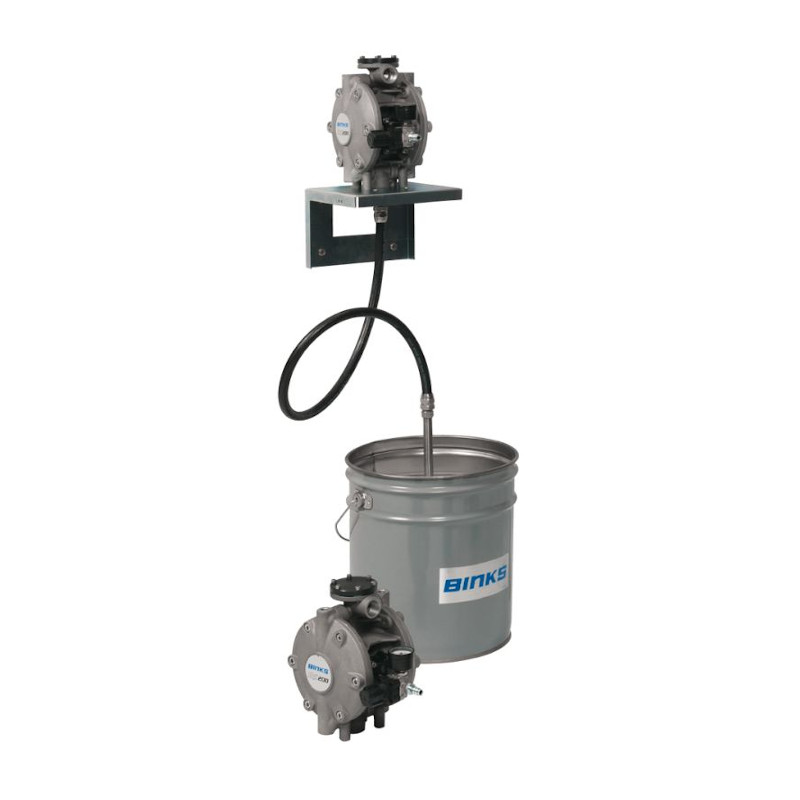

Wyposażenie pompy może być montowane na różne sposoby, np. przy użyciu elastycznej rurki ssącej ze smokiem na pionowym wlocie dolnym. Sztywna rurka ssąca używana jest przy instalacji na wiadrze. Model bez regulacji posiada pionowy wylot górny, a model z regulatorem cieczy poziomy wylot przedni.
Łatwość konserwacji
Sposób mocowania zaślepek i pokryw zaworów powietrznych zapewnia łatwy dostęp – mogą być one wymontowane przy pomocy pojedynczego narzędzia, co daje możliwość dokonania naprawy czy konserwacji na miejscu.
Wbudowany regulator cieczy zapewnia obniżenie kosztów w porównaniu z wyrobami konkurencji.
Model ze stali nierdzewnej z komorą wyrównawczą (dla zastosowań, w których filtr cieczy może spowodować jej rozwarstwienie). Specyfikacja zamówieniowa: DX200SP.
Dla umożliwienia dopasowania wlotu/wylotu pompy do innych systemów połączeń dostępny jest zestaw złączy adaptacyjnych.
Specyfikacja pompy DX200 (tylko pompa)
| Przełożenie | 1:1 |
| Maksymalne ciśnienie powietrza | 7,0 barów (100 psi) |
| Maksymalne ciśnienie cieczy | 7,0 barów (100 psi) |
| Znamionowa objętość przepływu na cykl | 0,20 litra (0,05 galona am.) |
| Wydajność pompowania cieczy przy 60 cyklach/min | 12 litrów/min (3,17 galona am./min) |
| Maks. zalecana ciągła częstotliwość cykli | 25 cykli/min |
| Maks. zalecana nieciągła częstotliwość cykli | 60 cykli/min |
| Złącze wlotowe cieczy | gwint 3/4 cala żeński BSPP (brytyjski równoległy) |
| Złącze wylotowe cieczy | gwint 3/4 cala żeński BSPP |
| Maks. wysokość podnoszenia na sucho / na mokro (głowica) | 4,6 m (15,1 stopy) / 7,5 m (24,6 stopy) |
| Wlot powietrza | gwint G 1/4 cala żeński BSPP |
| Przewód pilotowy regulatora cieczy | rurka Ø4 mm |
| Objętość powietrza na cykl przy ciśnieniu 6,9 bara (100 psi) | 2,83 l (0,1 standardowej stopy sześciennej /min ) |
| Przepływ powietrza przy 10 cyklach/min i ciśnieniu 6,9 bara (100 psi) | 28,3 l (1 standardowej stopy sześciennej /min ) |
| Przepływ powietrza przy 30 cyklach/min i ciśnieniu 6,9 bara (100 psi) | 84,9 l (3 standardowej stopy sześciennej /min ) |
| Klasa jakości sprężonego powietrza 3.3.2 zgodnie z ISO 8573.1 | wielkość cząstek stałych 5 m |
| woda – maks. wartość ciśnieniowego | |
| punktu rosy -20°C przy 7 barach (940 ppm) | |
| maks. koncentracja oleju 0,1 mg/m3 | |
| bez zawartości cząstek smarów | |
| Poziom hałasu | 71,2 dBA poziom równoważny Leq |
| Masa pompy (bez akcesoriów) | 9,5 kg (20,94 funta) |
Informacja odnośnie zamawiania pompy DX200
DX200 A B , C – tylko pompa A B C , D E – Wyposażenie (bez pistoletów i węży)
A – KORPUS POMPY
A = aluminium
S = stal nierdzewna
B – REGULATOR CIECZY
N = bez regulatora
R = z regulatorem
P = komora wyrównawcza – Tylko DX200S
C -TYP ZAMOCOWANIA
= bez regulatora – Leave blank
1 = z 1 regulatoram – Tylko DX200*N
2 = z 2 regulatorami – Tylko DX200*R
3 = z 3 regulatorami – Tylko DX200*R
D – TYP ZAMOCOWANIA
W = ścienne

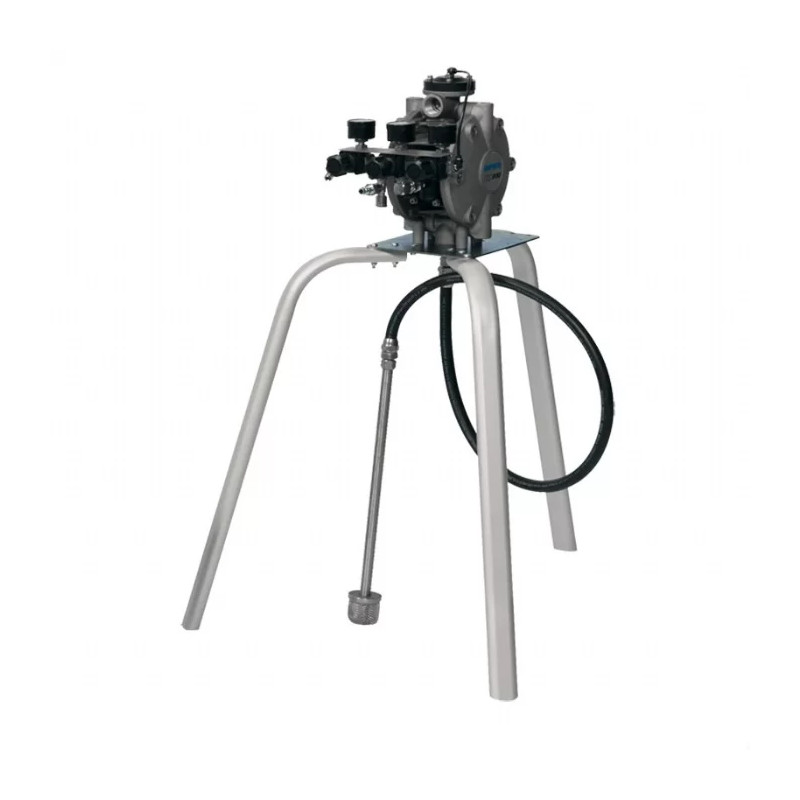

T = na trójnogu
C = na wózku
P = na wiadrze
E – OPCJE
= bez opcji – puste pole
A = z mieszadłem – Tylko do mocowania na wiadrze
DX 200A Części oraz zestawy naprawcze
